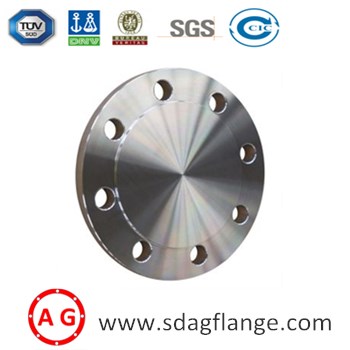

तुमच्या पाइपिंग सिस्टमसाठी ब्लाइंड फ्लँज निवडताना, सुरक्षितता, सुसंगतता आणि दीर्घकालीन कामगिरी सुनिश्चित करण्यासाठी संबंधित उद्योग मानके समजून घेणे महत्त्वाचे आहे. पाइपलाइन किंवा जहाजाचा शेवट सील करण्यासाठी वापरला जाणारा मुख्य घटक म्हणून, दाब, तापमान आणि पर्यावरणीय परिस्थिती हाताळण्यासाठी ब्लाइंड फ्लँजने कठोर वैशिष्ट्ये पूर्ण करणे आवश्यक आहे. खाली, आम्ही उच्च-गुणवत्तेच्या अंध फ्लँजची व्याख्या करणारी आवश्यक मानके आणि पॅरामीटर्स खाली मोडतो.
एकसमानता आणि विश्वासार्हतेची हमी देण्यासाठी आंधळे फ्लँज आंतरराष्ट्रीय स्तरावर मान्यताप्राप्त मानकांनुसार तयार केले जातात. सर्वात मोठ्या प्रमाणावर स्वीकारल्या गेलेल्या मानकांमध्ये हे समाविष्ट आहे:
ASME B16.5: हे मानक 24 इंचांपर्यंतच्या आकारात, अंध फ्लँजसह, पाईप फ्लँजसाठी परिमाण, सहनशीलता आणि दाब-तापमान रेटिंग समाविष्ट करते.
ASME B16.47: मोठ्या आंधळ्या फ्लँजसाठी (24 इंचांपेक्षा जास्त) लागू, हे मानक मालिका A आणि B फ्लँजसाठी आवश्यकता निर्दिष्ट करते.
ASTM A105/A105M: मध्ये वापरलेल्या कार्बन स्टीलच्या घटकांसाठी मानक सामग्री तपशीलआंधळे flanges.
EN 1092-1: परिभाषा, प्रकार आणि परिमाणे प्रदान करणारे फ्लँजसाठी युरोपियन मानक.
MSS SP-44: उच्च-दाब अनुप्रयोगांसाठी, आंधळ्या प्रकारांसह, स्टील पाइपलाइन फ्लँजवर लक्ष केंद्रित करते.
ही मानके हे सुनिश्चित करतात की प्रत्येक आंधळा फ्लँज सातत्यपूर्ण गुणवत्ता आणि कार्यप्रदर्शन वैशिष्ट्यांसह तयार केला जातो.
ब्लाइंड फ्लँजचे मूल्यमापन करताना, ते तुमच्या प्रकल्पाच्या गरजा पूर्ण करत असल्याची खात्री करण्यासाठी खालील पॅरामीटर्सचा विचार करा:
साहित्य ग्रेड:
कार्बन स्टील: ASTM A105, A350 LF2
स्टेनलेस स्टील: ASTM A182 F304, F316
मिश्र धातु स्टील: ASTM A182 F11, F22
दबाव रेटिंग:
विशिष्ट तापमानात दाब सहन करण्याच्या क्षमतेवर आधारित आंधळ्या फ्लँजेसचे मूल्यांकन केले जाते. सामान्य रेटिंगमध्ये हे समाविष्ट आहे:
150 PSI
300 PSI
600 PSI
900 PSI
1500 PSI
2500 PSI
परिमाणे:
मुख्य मितीय मापदंडांमध्ये बाह्य व्यास, बोल्ट वर्तुळ व्यास आणि जाडी यांचा समावेश होतो. खाली सामान्य आकारांसाठी संदर्भ सारणी आहे:
| आकार (NPS) | बाहेरील व्यास (OD) | बोल्ट सर्कल व्यास | जाडी | बोल्ट होलची संख्या |
|---|---|---|---|---|
| 1/2 | ३.७५ इंच | २.३८ इंच | 0.44 इंच | 4 |
| 2 | 6.00 इंच | ४.७५ इंच | ०.६९ इंच | 8 |
| 4 | ९.०० इंच | 7.50 इंच | 0.88 इंच | 8 |
| 8 | 13.50 इंच | 11.75 इंच | 1.25 इंच | 12 |
| 12 | 19.00 इंच | 17.00 इंच | 1.62 इंच | 16 |
| 16 | 22.50 इंच | 20.25 इंच | 1.88 इंच | 20 |
चेहर्याचे प्रकार:
उंचावलेला चेहरा (RF)
सपाट चेहरा (FF)
रिंग-टाइप जॉइंट (RTJ)
प्रत्येक आंधळा फ्लँज विशिष्ट पाइपिंग कॉन्फिगरेशन आणि ऑपरेशनल मागण्यांशी जुळण्यासाठी डिझाइन केलेले आहे. लीक-प्रूफ आणि टिकाऊ कामगिरीसाठी योग्य सामग्रीची निवड आणि आयामी मानकांचे पालन करणे महत्त्वाचे आहे.
तेल आणि वायू, रासायनिक प्रक्रिया, जल प्रक्रिया आणि वीज निर्मिती यासारख्या उद्योगांमध्ये सामान्यतः आंधळा फ्लँज वापरला जातो. ब्लाइंड फ्लँज निवडताना, नेहमी ते संबंधित ASME, ASTM किंवा EN मानकांशी सुसंगत असल्याचे सत्यापित करा. याव्यतिरिक्त, पाईप सामग्री आणि मीडिया परिस्थितींशी सुसंगतता सुनिश्चित करा (उदा. संक्षारक वातावरणात स्टेनलेस स्टील किंवा कोटेड फ्लँजची आवश्यकता असू शकते).
सारांश, ब्लाइंड फ्लँजसाठी मानके आणि पॅरामीटर्स समजून घेणे तुमच्या पायाभूत सुविधा प्रकल्पांसाठी माहितीपूर्ण निर्णय घेण्यास मदत करते. तात्पुरते सीलिंग किंवा कायमस्वरूपी अलगावसाठी असो, सु-निर्मित आंधळा फ्लँज सिस्टमची अखंडता आणि सुरक्षितता सुनिश्चित करते.
आपण खूप स्वारस्य असल्यासशेडोंग आयगुओ फोर्जिंगची उत्पादने किंवा कोणतेही प्रश्न असल्यास, कृपया मोकळ्या मनानेआमच्याशी संपर्क साधा!
